Temperaturfühler Ansaugluft DIE S-KLASSE     Baureihe 126

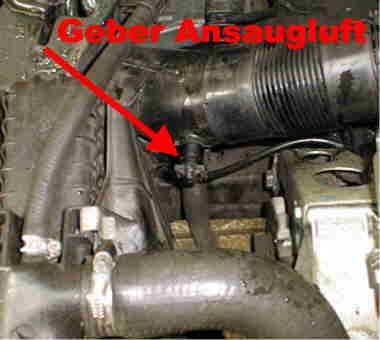

Im rechten Ansaugstutzen des Luftfilter sitzt ein Geber der die Temperatur der angesaugten Außenluft an das Motorsteuergerät übermittelt.

Das Motorsteuergerät kann damit das Kraftstoff-Luft-Gemisch entsprechend der Außentemperatur (z.B. Sommer / Winter) abstimmen.

Der Geber kann durch Drücken der Befestigungsklammern und gleichzeitiges Drehen aus dem Ansaugluftkanal ausgebaut weden.

Es handelt sich hierbei um einen temperaturahängigen Widerstand der seinen Wert entsprechend der Umgebungstemperatur verändert.

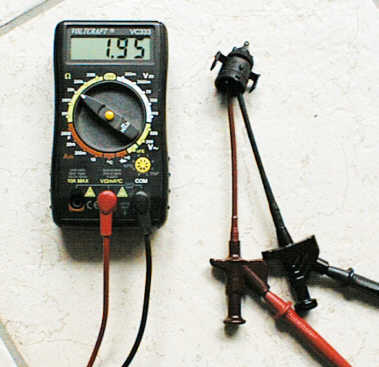

An den Kontakten des Geber wird ein Messgerät angeschlossen und der Widerstand gemessen.
Testobjekt / gemessene Werte:

-18 Grad Tiefkühltruhe 16,4 Kilo-Ohm
6 Grad Kühlschrank 4,0 Kilo-Ohm
22 Grad Zimmertemperatur 1,95 Kilo-Ohm
37 Grad Körpertemperatur 1,55 Kilo-Ohm

Je niedriger die Temperatur desto größer der Widerstand des Gebers.

Den Geber beim Durchmessen auch Schütteln / Bewegen um einen möglichen Wackelkontakt / Aussetzer festzustellen.

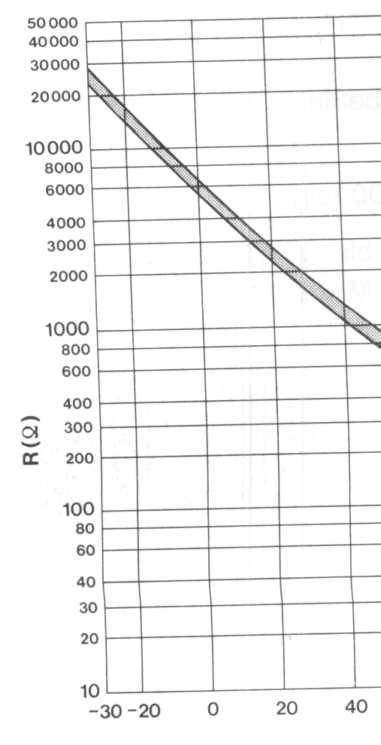

Der Widerstandswert des Gebers
in Abhängigkeit von der Umgebungstemperatur.
